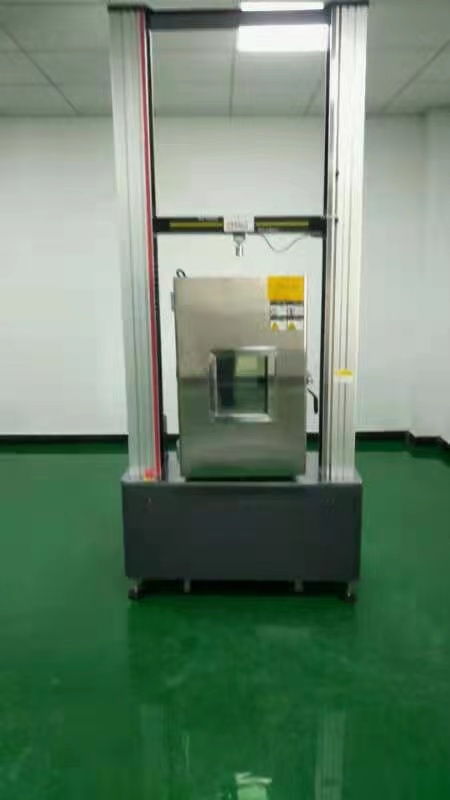

小沖桿疲勞試驗機用于高溫服役材料韌性技術，測定材料延脆性轉變溫度 ( DBTT或 FATT)及斷裂韌性 ( KIC或 JIC)等韌性指標。適用于ODS鐵素體鋼進行力學性能測試，通過分別改變?cè)嚇雍穸取⒃囼?yàn)加載速率和試驗溫度分析其對試驗所得載荷-位移曲線的影響,確定ODS鐵素體鋼的試驗參數,并進行試驗，將所測屈服載荷與常規力學性能測試所得屈服強度進行分析，對材料屈服強度,抗拉強度,斷后伸長率和斷面收縮率的關聯方法。微機控制高低溫小沖桿試驗機的特點：運行平穩、效率高、噪音低、無污染，并且具有等速試驗力、等速位移、等速應變、等速載荷循環、等速變形循環的特點。
GB/T29459.2-2012在役承壓設備金屬材料小沖桿試驗方法 第2部分：在室溫下拉伸性能的試驗方法
微機控制高低溫小沖桿試驗機試驗報告：
試驗報告一般應包括下列內容：
1.本標準號：GB/T29459.2-2012
2.試樣信息：材料名稱、原始尺寸、材料狀態、取樣方向和位置、表面處理方式等。
3.試驗設備:型號：HY-0580(CG)
4.試驗條件：試驗溫度、加載速率
5.測試結果：試驗持續的時間、載荷-位移曲線、斷后試驗樣厚度。
6.試驗中發現的任何異常或其他有必要記錄的信息。
7.與常規拉伸性能關聯并估算出常規拉伸性能值。
小沖桿疲勞試驗機技術參數：
1. 產品規格： HY-0580(CG)
2． 精度等級： 0.5級
3． 負荷： 5000N
4． 有效測力范圍：0.1/100-99.99%;
5． 試驗力分辨率，負荷±500000碼；內外不分檔，且全程分辨率不變。
6. 位移分辨率：0.0001mm
7. 變形分辨率：0.0001mm
8． 有效試驗寬度：380mm
9． 有效試驗空間：800mm
10． 試驗速度:：0.001~500mm/min(任意調)
11 速度精度：示值的±0.5%以內；
12．位移測量精度：示值的±0.5%以內；
13．變形測量精度：示值的±0.5%以內；
14．應力控速率范圍： 0.005%～6％FS/S
15．應力控速率精度： 速率＜0.05％FS/S時，為設定值的±1%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；
16．應變控速率范圍： 0.002%～6％FS/S
17．應變控速率精度： 速率＜0.05％FS/S時，為設定值的±2%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；
18. 恒力/位移/變形測量范圍：0.5％～99.99％FS
19．恒力/位移/變形測量精度：設定值＜10％FS時, 為設定值的±1%以內； 設定值≥10％FS時, 為設定值的±0.1%以內；
20．試臺升降裝置：快/慢兩種速度控制，可點動；
21．試臺安全裝置：電子限位保護
22．試臺返回：手動可以高速度返回試驗初始位置，自動可在試驗結束后自動返回；
23．試驗定時間自動停車,試驗定變形自動停車,試驗定負荷自動停車
24．超載保護：超過大負荷10%時自動保護；
25. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查，出現異常情況立即進行保護
26．電源功率： 750W
27．主機重量： 150kg
28. 電源電壓: 220V（單相）
29. 主機尺寸：680*400*1420mm
30.整機體積：0.98方，重：208KG.
