覆銅基板90度剝離強度試驗機是一種專門用于測試覆銅基板（如PCB板材）在90度剝離角度下的剝離強度的設備。它主要用于評估銅箔與基材之間的粘合強度，確保其在制造和使用過程中的可靠性。
覆銅箔基板剝離強度測試機用于測試覆銅層壓板和印刷線路板工業的試驗室中測量剛性板上銅箔或者柔性板上銅箔的抗剝離力、剝離強度、平均剝離力、平均剝離強度等。

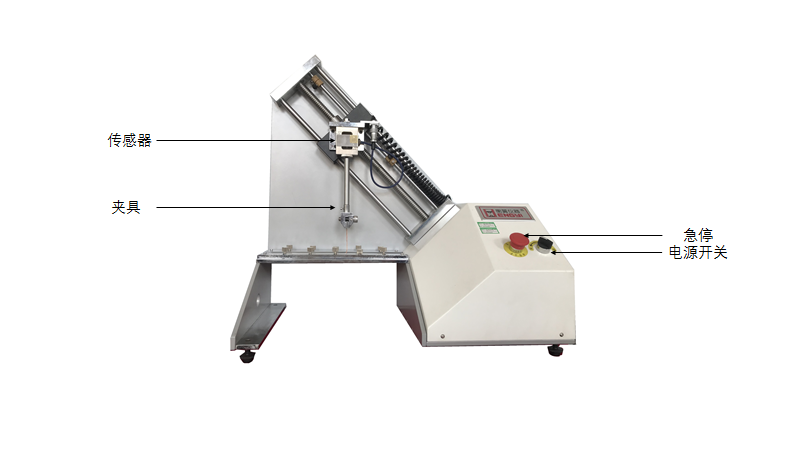

微機控制90度剝離試驗機 覆銅基板90度剝離試驗機常見標準
IPC-TM-650 2.4.8：覆銅基板剝離強度測試方法。
GB/T 4722：印制電路用覆銅箔層壓板試驗方法。
IEC 61249-2-7：覆銅基板性能測試標準。
覆銅基板90度剝離強度試驗機工作原理
樣品準備：將覆銅基板切割成標準尺寸的樣品，并確保銅箔與基材之間的粘合面完好。
安裝樣品：將樣品固定在試驗機的夾具上，確保剝離角度為90度。
施加剝離力：通過電機或伺服系統施加剝離力，微機控制系統精確控制剝離速度和力度。
數據采集：傳感器實時監測剝離力和位移，數據采集系統記錄測試數據。
分析結果：軟件系統分析測試數據，生成剝離強度曲線和相關參數（如平均剝離力、大剝離力等）。
覆銅基板90度剝離強度試驗機技術參數：
1.規格： HY（BL）
2．精度等級：0.5級
3．負荷：200N
4．有效測力范圍：0.1/100-100;
5．試驗力分辨率，負荷50萬碼；內外不分檔，且全程分辨率不變。
6．有效試驗寬度：50mm
7．有效試驗空間：250mm
8．試驗速度:：0.001~300mm/min(任意調)
9. 速度精度：示值的±0.5%以內；
10．位移測量精度：示值的±0.5%以內；
11．變形測量精度：示值的±0.5%以內；
12．試臺升降裝置：快/慢兩種速度控制，可點動；
13．試臺安全裝置：電子限位保護
14．試臺返回：手動可以高速度返回試驗初始位置，自動可在試驗結束后自動返回；
15．超載保護：超過大負荷10%時自動保護；
16．電機： 200W
17．主機重量：40kg
