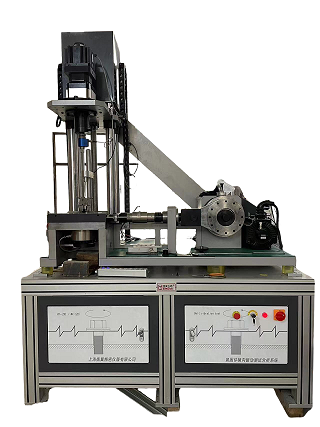

緊固件橫向防松振動試驗機工作原理?：采用橫向振動法（容克振動法），通過偏心輪或伺服系統施加交變橫向位移載荷，記錄螺栓/螺母的軸向夾緊力、松動角度、振幅等參數變化?。
緊固件橫向防松振動試驗機能夠按照ISO16130-2015、GB/T 10431-2008、DIN 65151、Junker原理規定的橫向振動測試標準，來檢測緊固件在一定頻率和閉環控制恒定振幅（位移）狀態條件下，施加橫向動態載荷下的自鎖性能（防松性能）。首先，伺服自動擰緊裝置按照設定的夾緊力（一般為保證載荷的75%）或扭矩自動擰緊被測螺栓/螺母。然后，啟動測試，試驗機將給整個連接副施加一定頻率和振幅的橫向動態載荷。在整個試驗過程中，系統將記錄并分析緊固件軸力、松脫角度、振幅、水平推力的變化。通過相關圖表試驗曲線，可以清楚的了解螺栓/螺母在振動環境下的自鎖性能（防松性能）和各項技術參數。
緊固件橫向防松振動試驗機執行的國際/國內標準?：
ISO 16130-2015（橫向加載條件下的動態試驗）
GB/T 10431-2008（橫向振動試驗方法）
DIN 65151（航空航天緊固件動態試驗）
緊固件橫向防松振動試驗機技術特點：
自動擰緊裝置?：按設定夾緊力或扭矩預緊試樣。
?振動加載系統?：伺服控制橫向動態載荷。
?數據采集系統?：實時監測軸向力、松動角、振幅等，生成變化曲線?。
?擴展功能?：部分設備支持高低溫環境模擬，用于測試溫度下的防松性能?
緊固件橫向防松振動試驗機試驗流程：
?預緊階段?：按標準設定夾緊力（通常為保證載荷的75%）或扭矩自動擰緊?。
?振動加載?：啟動橫向振動（頻率可調，振幅恒定），施加動態載荷?。
?數據記錄?：持續監測軸向力衰減、松動角度等，生成變化曲線?。
?結果判定?：根據預緊力損失率或松動圈數判斷防松性能等級?。
緊固件橫向防松振動試驗機技術參數：
1. 產品規格： HY-40050
2． 精度等級： 0.5級
3． 軸向夾緊負荷： 400KN
4. 橫向負荷： 50KN
5． 有效測力范圍：2/100-100;
6． 試驗力分辨率，負荷±30000碼；內外不分檔，且全程分辨率不變。
7． 螺栓測量范圍: M12-M24
8． 橫向位移振幅：0-±2 mm（可自由調整）
（可定制位移振幅：0-±5 mm）
9． 振動頻率:0-15HZ (任意調)
10. 位移分辨率:0.001mm （量程：0-10mm）
11．試驗定時間自動停車,試驗定次數自動停車。
12. 預設參數： 振動頻率 ： 0-15Hz 任意設定
橫向位移（振動幅度）： 0-±2mm任意設定
振動次數或時間： （ 任意設定）
初始擰緊扭矩： （ 任意設定）
初始夾緊力： (任意設定)
13.測試結果：松脫角度 緊固軸力衰減 擰緊扭矩、松脫扭矩、轉角，總摩擦系數，K系數，橫向水平推力值 橫向位移（振動幅度）
14．超載保護：超過負荷10%時自動保護；
15. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查，出現異常情況立即進行保護
16．電源功率： 22KW
17．主機重量：1850 kg
18. 電源電壓: 380V（三相）
19. 主機尺寸： 1400*700*1650mm
