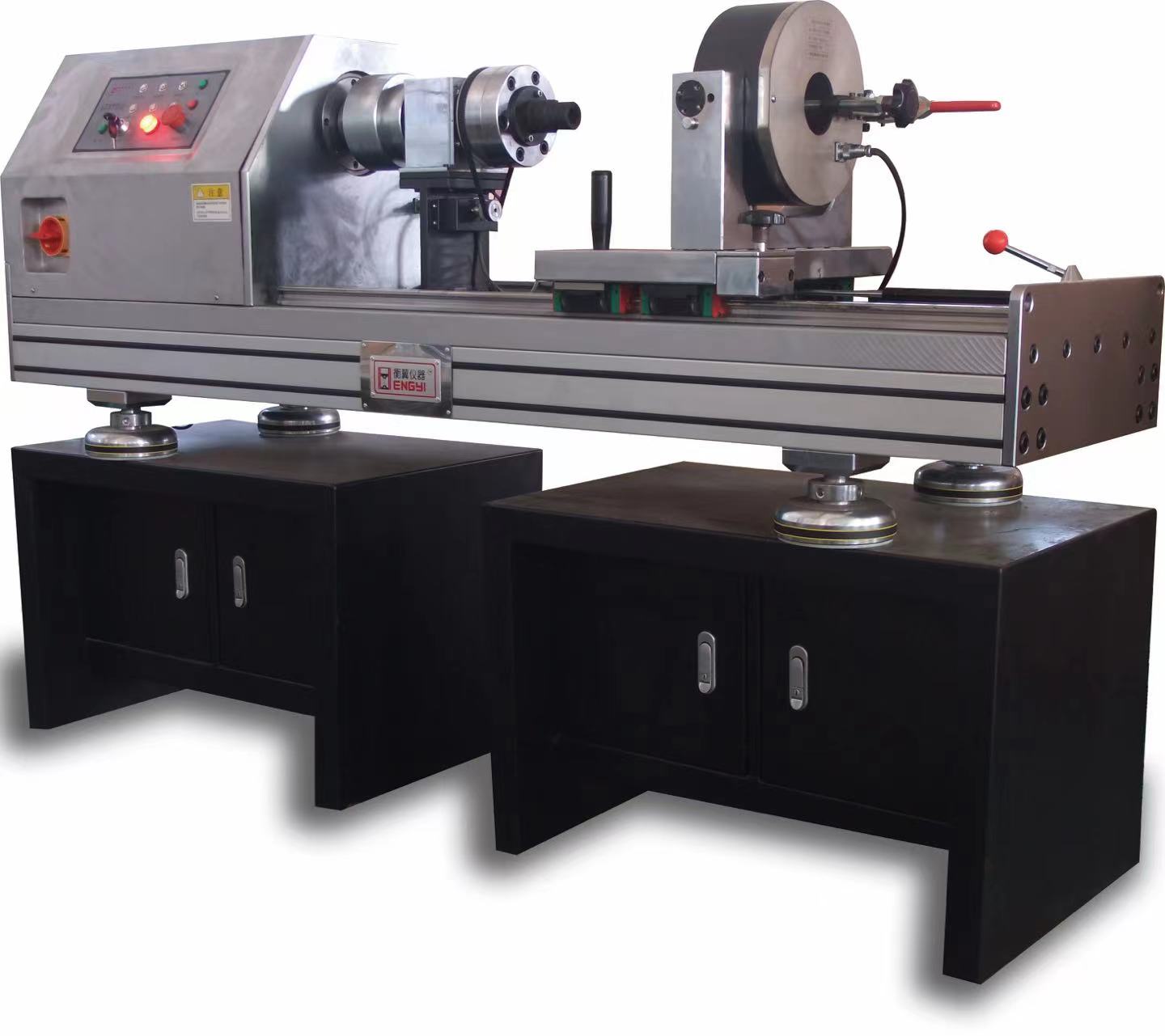

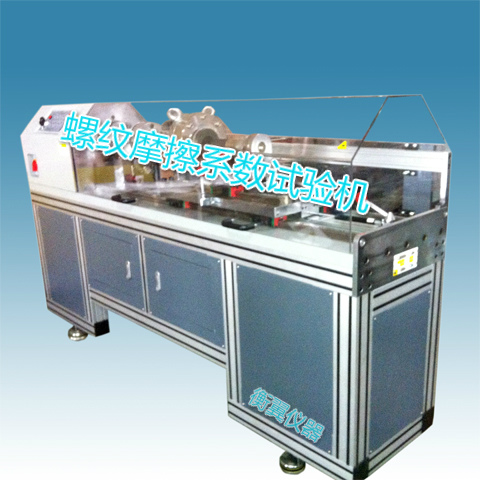

復合傳感器緊固件螺紋摩擦系數試驗機主要用于螺栓、螺釘?shù)扰c螺母緊固件的測試及分析研究。通過對螺栓-螺母連接副施加緊固扭矩以產生夾緊力，測量其緊固特性，可測量夾緊力、緊固扭矩、螺紋扭矩、支撐面扭矩、總摩擦系數、支撐面摩擦系數、螺紋摩擦系數、扭矩系數K等。
復合傳感器緊固件螺紋摩擦系數試驗機采用進口扭矩傳感器，進口減速機，進口伺服電機，加載精度高，控制精度高，測量精度高，是緊固件生產企業、研究機構、質量檢測機構的理想檢測設備。
緊固件復合傳感器螺紋摩擦系數試驗機用于螺栓螺母的總扭矩、端面扭矩、螺紋扭矩、總摩擦系數、端面摩擦系數、螺紋摩擦系數測試試驗,可以自動測量緊固扭矩、螺紋扭矩、支承面扭矩、緊固軸力、扭矩系數K、總摩擦系數μtot、螺紋摩擦系數μth、支承面摩擦系數μb等螺栓螺母的機械性能。
復合傳感器緊固件螺紋摩擦系數試驗機主要用于檢測螺栓、螺母、標準件、緊固件的預緊力、螺栓螺母夾緊力檢測、螺母的自鎖力檢測試、預緊扭矩、端面摩擦扭矩、螺紋摩擦扭矩、極限扭矩、屈服扭矩、軸向拉力、扭轉角度、總摩擦系數μtot、端面摩擦系數μb、螺紋摩擦系數μth、扭矩系數以及相應的扭矩/軸力-扭轉角等曲線。廣泛應用于汽車緊固件、航空、風電、光伏、鐵塔等生產和使用螺栓的廠家、質量監督、大專院校、科研院所等部門。
復合傳感器緊固件螺紋摩擦系數試驗機軟件特點：
1． 軟件.支持八國語言界面一鍵切換功能。
2． 試驗標準模塊化結構。
3． 單位切換及試驗報告編輯功能。
緊固件復合傳感器螺紋摩擦系數試驗機軟件具備以下測試數據：
1.扭矩系數K；
2.緊固件摩擦系數，包括總摩擦系數μtot、支承面摩擦系數μb、螺紋摩擦系數μth；
3.屈服扭矩Ty、屈服夾緊力Fy；
4.極限扭矩Tu、極限夾緊力Fu；
5.鎖緊螺母的擰入扭矩、擰出扭矩
緊固件復合傳感器螺紋摩擦系數試驗機適用標準：
DIN946 規定條件下螺栓和螺母摩擦系數的測定
DIN980金屬鎖緊螺母型號原理與機械性能
DIN6914-1989高強度大六角頭螺栓
DIN6915-1989 鋼結構栓連接用高強度六角螺母
DIN6916-1989 鋼結構高強度螺栓連接——圓墊圈
EN14399-2-2005 預載荷高強度結構螺栓連接副——第二部分—預載荷符合性測試
EN14399-3-2005 預載荷高強度結構螺栓連接副——第三部分HR系統—連接副的螺栓和螺母目錄前言
EN14399-4-2005預載荷高強度結構螺栓連接副——第四部分HR系統—連接副的螺栓和螺母
GB/T 3098.1-2010 緊固件機械性能 螺栓、螺釘和螺柱
GB/T32076.2-2015預載荷高強度栓接結構連接副第2部分預載荷適應性
GB/T 5277-1985 緊固件 螺栓和螺釘通孔
GB/T 5782-2000 六角頭螺栓
GB/T 16823.1-1997 螺紋緊固件應力截面積和承載面積
GB/T 16823.2-1997 螺紋緊固件緊固通則
GB/T 16823.3-2010 緊固件 扭矩-夾緊力試驗
GB/T 32076.3-2015 預載荷高強度栓接結構連接副第3部分HR型 大六角頭螺栓和螺母連接副
GB/T 32076.4-2015 預載荷高強度栓接結構連接副第4部分HV型大六角頭螺栓和螺母連接
GB/T 32076.7-2015 預載荷高強度螺栓結構連接副 第7部分 HV型 倒角墊圈
ISO 2320-2015 預置扭矩鎖緊螺母機械性能
ISO 16047-2013 擰緊力矩 夾緊力標準
ISO898.1-2009 碳鋼和鑄鋼鑄造的緊固件機械性能 第1部分：螺栓
GB/T 6170-2015 1型六角螺母
JJG 269-2006 扭轉試驗機檢定規程
復合傳感器緊固件螺紋摩擦系數試驗機技術參數：
型號：HY-2000N.m
1. 總扭矩測量范圍（N·M）：2000N.m
2、 螺紋扭矩測量范圍（N·M）：1000N.m
3、 軸向力測量范圍：5--500KN
4、 扭矩測量相對誤差：±1%
5、 扭轉角測量范圍：0-100000°（或無限）
6、 扭矩測量相對誤差：±1%（實際達到±0.5%以上）
7、 扭角測量相對誤差: ±1%（實際達到±0.5%以上）
8、 轉角測量相對誤差: ±1%（實際達到±0.5%以上）
9、 轉角速度相對誤差: ±0.5%
10、 夾頭間大間距：1000mm
11、 扭轉速度：5-40R/min（可達200R/min）
12、 夾持試樣尺寸：M10-M30（也可根據試樣來定）
13、 主機外型尺寸：約2200×540×1250mm
14、 電源功率：?jiǎn)蜗?KW
15、 重量：1800KG
